راهنمای کامل سیم کشی، نصب و مدارهای حفاظتی سوئیچ دما
2026-05-08 51

کلیدهای دما به طور گسترده ای برای محافظت از سیستم های الکتریکی و صنعتی در برابر گرمای بیش از حد و آسیب حرارتی استفاده می شوند.این دستگاه ها به طور خودکار تماس های الکتریکی را با رسیدن به دمای از پیش تعیین شده باز یا بسته می کنند و به بهبود ایمنی، قابلیت اطمینان سیستم و عملکرد تجهیزات کمک می کنند.کلیدهای دما معمولاً در سیستم های HVAC، موتورها، کمپرسورها، بویلرها، تجهیزات تبرید و سیستم های اتوماسیون یافت می شوند.این مقاله اصول کار، انواع، روش های سیم کشی، کاربردها، عوامل انتخاب و نگهداری کلیدهای دما را توضیح می دهد.

کاتالوگ

درک عملکرد سوئیچ دما

الف سوئیچ دما یک دستگاه کنترل حرارتی خودکار است که با رسیدن به دمای از پیش تعریف شده، وضعیت تماس های الکتریکی را تغییر می دهد.عمل سوئیچینگ به سیستم ها اجازه می دهد تا بدون دخالت دستی به طور خودکار پاسخ دهند.

کلیدهای دما معمولاً برای محافظت در برابر دمای بیش از حد، کنترل خنک کننده خودکار، حفاظت موتور، تنظیم بخاری، حفاظت از کمپرسور و سیستم های خاموش کننده حرارتی صنعتی استفاده می شوند.

گرمای بیش از حد یکی از دلایل اصلی خرابی سیم پیچ موتور، انسداد کمپرسور، تخریب باتری، خرابی عایق، آسیب قطعات الکترونیکی و خرابی غیرمنتظره تجهیزات صنعتی است.اگر شرایط حرارتی به درستی کنترل نشود، گرمای بیش از حد می تواند کارایی سیستم را کاهش دهد، طول عمر تجهیزات را کوتاه کند و خطر خرابی های عملیاتی پرهزینه را افزایش دهد.

یک کلید دما با پیکربندی مناسب به حفظ شرایط عملیاتی ایمن کمک می کند و خطر فرار حرارتی، خطرات آتش سوزی و خرابی تجهیزات گران قیمت را کاهش می دهد.

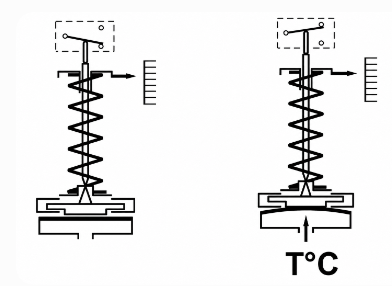

شکل 2. نماد شماتیک سوئیچ دما که عملیات تماس فعال شده با دما را نشان می دهد

نماد سوئیچ دما معمولاً در شماتیک های الکتریکی و نمودارهای کنترل صنعتی برای نشان دادن یک کلید فعال شده توسط تغییرات دما.این نمادها به ساده‌سازی عیب‌یابی، تعمیر و نگهداری و طراحی مدار در سیستم‌های الکتریکی و صنعتی کمک می‌کنند.

طراحی داخلی یک سوئیچ دما

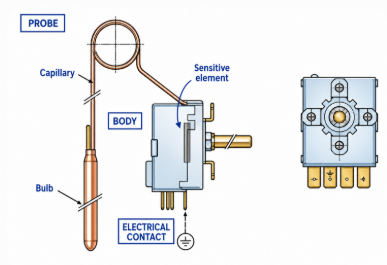

شکل 3. اجزای داخلی یک کلید مکانیکی دما با مکانیزم سنجش مویرگی

یک سوئیچ دما شامل اجزای داخلی متعددی است که برای تشخیص تغییرات دما و کنترل سوئیچینگ الکتریکی با هم کار می کنند.

کلیدهای دمای مکانیکی معمولی عبارتند از:

• محفظه سوئیچ

• لامپ حسگر دما

• دم یا دیافراگم

• لوله مویرگی

• دوک اصلی

• فنر محدوده

• مهره تنظیم

• کنتاکت های الکتریکی

مکانیسم داخلی با استفاده از a لامپ حسگر پر شده با مایع یا گاز که با افزایش دما منبسط می شود.فشار ایجاد شده در داخل دم، باعث حرکت آن می شود دوک نخ ریسی علیه نیروی فنرو هنگامی که به دمای از پیش تعیین شده رسید، حرکت کنتاکت های الکتریکی را فعال می کند.

این ساختار ساده باعث می شود که سوئیچ های دمای مکانیکی بسیار بادوام و مناسب برای محیط های صنعتی خشن باشد.

ویژگی های طراحی صنعتی در سوئیچ های حرارتی اغلب شامل محفظه های مقاوم در برابر خوردگی، ساخت و سازهای مقاوم در برابر لرزش، محفظه های ضد آب، حفاظت ضد انفجار و سیستم های آب بندی با فشار بالا می باشد.این ویژگی‌ها قابلیت اطمینان طولانی‌مدت را بهبود می‌بخشد و به کلیدهای دما اجازه می‌دهد تا در محیط‌های صنعتی پر تقاضا با خیال راحت کار کنند.

اصل کار یک سوئیچ دما

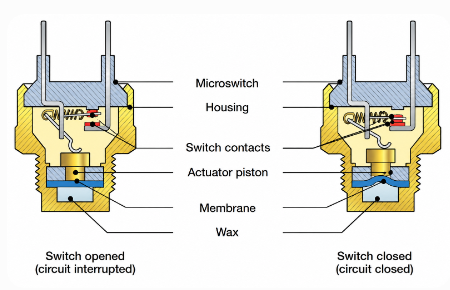

شکل 4. مکانیسم کار داخلی یک سوئیچ دما

اصل کار یک سوئیچ دما بر اساس تشخیص تغییرات دما و تغییر خودکار حالت های تماس در یک آستانه دمایی از پیش تعیین شده است.

عملیات گام به گام

1.عنصر حسگر به طور مداوم دما را کنترل می کند.

2.تغییرات دما بر فشار یا مقاومت الکتریکی تأثیر می گذارد.

3.مکانیسم سوئیچینگ در نقطه تنظیم فعال می شود.

4.کنتاکت های الکتریکی باز یا بسته می شوند.

5.تجهیزات متصل به طور خودکار پاسخ می دهند.

عملیات معمولی باز در مقابل عملیات عادی بسته

ویژگی	به طور معمول کلید دما (NO) را باز کنید	به طور معمول سوئیچ دمای بسته (NC).
تماس با دولت در حالت عادی عملیات	مخاطبین در طول باز می مانند شرایط عادی	مخاطبین در طول مدت بسته باقی می مانند عملکرد عادی
عمل تعویض	تماس ها با دما بسته می شوند به نقطه تنظیم می رسد	وقتی از پیش تنظیم شده باشد، مخاطبین باز می شوند دما رسیده است
هدف اصلی	تجهیزات را در زمان بالا فعال می کند شرایط دمایی	تجهیزات حرارتی را قطع می کند حفاظت
برنامه های کاربردی رایج	فن های خنک کننده، تهویه سیستم ها، مدارهای هشدار	حفاظت موتور، خاموش شدن بخاری سیستم ها، مدارهای ایمنی دیگ بخار

در سیستم های نقاله صنعتیگرمای مکرر موتور می تواند منجر به آسیب عایق و خاموش شدن غیرمنتظره شود.نصب یک سوئیچ دمای دو فلزی در داخل محفظه موتور امکان قطع خودکار برق را پس از تشخیص دماهای ناایمن می دهد.

این به کاهش زمان خرابی کمک می کند و از تعویض پرهزینه موتور جلوگیری می کند.

مشخصات عملکرد سوئیچ های دما

پارامتر	معمولی محدوده
منبع تغذیه ولتاژ	12VDC–30VDC
دقت	± 0.1٪ تا ± 0.5٪ FS
رتبه بندی فشار	40-300 بار
زمان پاسخگویی	2.3-5.4 ثانیه
ثبات	± 0.1٪ FS / سال
نوع سوئیچینگ	NO / NC
رتبه حفاظتی	IP65 تا IP67

دقتکلیدهای دمایی با دقت بالا معمولاً در سیستم‌های دارویی، تجهیزات پزشکی، صنایع فرآوری مواد غذایی و اتوماسیون آزمایشگاهی مورد استفاده قرار می‌گیرند که در آن کنترل دمای پایدار و دقیق مورد نیاز است.

زمان پاسخگوییپاسخ حرارتی سریع در سیستم های ذخیره انرژی باتری، تجهیزات نیمه هادی، وسایل نقلیه الکتریکی و کاربردهای اتوماسیون صنعتی که گرمای بیش از حد باید به سرعت تشخیص داده شود، مهم است.

مقاومت در برابر فشار: قابلیت فشار بالا در دیگ های بخار، سیستم های هیدرولیک، تجهیزات تبرید و سیستم های اتوماسیون فرآیند که تحت شرایط فشار سخت کار می کنند مهم است.

انواع مختلف سوئیچ های دما

کلیدهای دما عمدتاً به دو دسته مکانیکی و الکترونیکی طبقه بندی می شوند.

کلیدهای مکانیکی دما

سوئیچ های مکانیکی از حرکت فیزیکی ناشی از انبساط حرارتی برای فعال کردن تماس های الکتریکی استفاده می کنند.

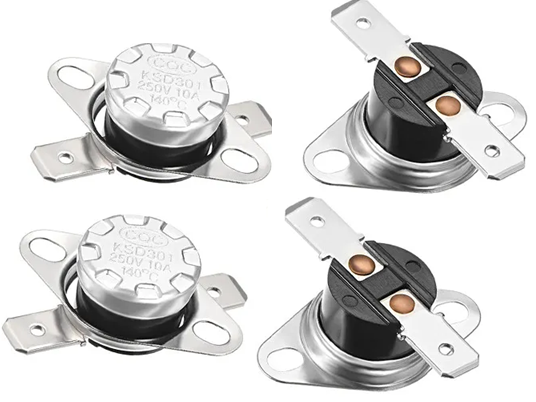

شکل 5. سوئیچ های دمای دو فلزی برای حفاظت حرارتی و کنترل سوئیچینگ خودکار

• سوئیچ دمای دو فلزی

سوئیچ های دو فلزی از دو فلز متصل با نرخ انبساط متفاوت استفاده می کنند.با افزایش دما، نوار خم می شود و کنتاکت ها را فعال می کند.

سوئیچ های دمای دو فلزی نیازی به منبع تغذیه خارجی ندارند و به دلیل نیازهای کم تعمیر و نگهداری، ساختار ناهموار و هزینه مقرون به صرفه شناخته شده اند.طراحی مکانیکی ساده آنها امکان عملکرد قابل اعتماد را در محیط های صنعتی خشن که دوام آن مهم است، می دهد.

این سوئیچ ها به طور کلی دقت متوسط ​​و زمان پاسخ آهسته تری را در مقایسه با مدل های الکترونیکی ارائه می دهند.آنها همچنین قابلیت برنامه ریزی محدودی را ارائه می دهند و می توانند در شرایط کاری خاص به لرزش حساس باشند.

سوئیچ های دمای دو فلزی به طور گسترده در سیستم های HVAC، مدارهای حفاظت موتور، بخاری های برقی، فن های صنعتی و لوازم خانگی استفاده می شود که در آن حفاظت حرارتی ساده و قابل اعتماد مورد نیاز است.

ویژگی	دو فلزی
دقت	متوسط
زمان پاسخگویی	متوسط
هزینه	کم
تعمیر و نگهداری	کم
بهترین استفاده	سیستم های صنعتی مقاوم

شکل 6. سوئیچ دمای انبساط مایع با پروب سنجش مویرگی

• سوئیچ دمای انبساط مایع

سوئیچ های انبساط مایع از یک لامپ حسگر پر از مایع استفاده می کنند که به یک مجموعه دم یا دیافراگم متصل است.

با افزایش دما، انبساط سیال فشار داخلی را افزایش می دهد و مکانیسم سوئیچینگ را فعال می کند.

سوئیچ های دمای انبساط مایع دقت بهتری نسبت به مدل های دو فلزی ارائه می دهند و مقاومت فشار خوبی را برای کاربردهای صنعتی سخت ارائه می دهند.عملکرد سوئیچینگ پایدار آنها آنها را برای عملیات صنعتی طولانی مدت در سیستم های کنترل حرارتی قابل اعتماد می کند.

این سوئیچ ها عموماً به دلیل مکانیزم سنجش پر از مایع، اندازه فیزیکی بزرگتری دارند.آنها همچنین نسبت به مدل های الکترونیکی کندتر پاسخ می دهند و ممکن است در طول دوره های عملیاتی طولانی نشت مایع ایجاد کنند.

کلیدهای دمای انبساط مایع معمولاً در دیگ های بخار، کوره های صنعتی، سیستم های تبرید و تجهیزات هیدرولیک مورد استفاده قرار می گیرند که در آنها کلیدزنی مبتنی بر دما پایدار و قابل اطمینان مورد نیاز است.

شکل 7. سوئیچ الکترونیکی دما با نمایشگر دیجیتال برای کنترل حرارتی دقیق

سوئیچ های الکترونیکی دما

سوئیچ های الکترونیکی دما از دستگاه های سنجش الکترونیکی مانند:

• ترمیستورها

• RTDs

• ترموکوپل

• سنسورهای نیمه هادی

این سنسورها برای کنترل دقیق سوئیچینگ، تغییرات دما را به سیگنال های الکتریکی تبدیل می کنند.

سوئیچ های دمای الکترونیکی دقت بالا و زمان پاسخ سریع را ارائه می دهند و آنها را برای کاربردهای کنترل حرارتی دقیق مناسب می کند.آنها از یکپارچه سازی PLC، سیستم های اتوماسیون هوشمند، پیکربندی دیجیتال و قابلیت های نظارت از راه دور پشتیبانی می کنند که امکان کنترل و نظارت پیشرفته را در محیط های صنعتی مدرن فراهم می کند.

این کلیدها عموماً هزینه بالاتری نسبت به مدل های مکانیکی دارند و برای کار به منبع تغذیه خارجی نیاز دارند.آنها همچنین می توانند به تداخل الکتریکی حساس باشند و ممکن است شامل مراحل نصب و پیکربندی پیچیده تری باشند.

سوئیچ های دمای الکترونیکی به طور گسترده در سیستم های باتری EV، مراکز داده، تجهیزات اتوماسیون صنعتی، سیستم های تولید نیمه هادی و برنامه های کاربردی HVAC هوشمند استفاده می شود که در آن پاسخ سریع و مدیریت حرارتی دقیق مهم است.

ویژگی	مکانیکی	الکترونیکی
دقت	± 3 درجه سانتی گراد تا 5 ± درجه سانتی گراد	± 0.5 درجه سانتیگراد تا 1± درجه سانتیگراد
زمان پاسخگویی	متوسط	سریع
پشتیبانی از اتوماسیون	محدود	پیشرفته
هزینه	پایین تر	بالاتر
بهترین استفاده	سیستم های سنگین	کنترل دقیق

به عنوان یک نکته عملی، سوئیچ های دمای الکترونیکی معمولاً در سیستم های باتری لیتیوم یون ترجیح داده می شوند زیرا پاسخ حرارتی سریع آنها به کاهش تخریب باتری و بهبود کارایی شارژ کمک می کند.

پارامترهای کلیدی سوئیچ های دما

انتخاب صحیح سوئیچ حرارتی مستلزم درک چندین پارامتر عملیاتی مهم است.

نقطه تنظیم- نقطه تنظیم دمایی را که در آن سوئیچینگ اتفاق می افتد، تعیین می کند.

به عنوان مثال، یک کلید دمای 80 درجه سانتیگراد زمانی فعال می شود که دمای نظارت شده به 80 درجه سانتیگراد برسد.

هیسترزیس- هیسترزیس اختلاف دما بین نقاط فعال سازی و تنظیم مجدد است.

هیسترزیس مناسب به جلوگیری از گپ رله، چرخش سریع روشن/خاموش، سایش بیش از حد تماس و چرخه کوتاه کمپرسور، بهبود پایداری سوئیچینگ و قابلیت اطمینان کلی سیستم کمک می کند.

رتبه بندی فعلی- درجه بندی جریان حداکثر جریانی را که مخاطبین می توانند با خیال راحت تحمل کنند را تعیین می کند.

به عنوان یک اقدام احتیاطی، بارهای جریان بالا هرگز نباید مستقیماً بدون جداسازی رله مناسب به کلیدهای دمایی کوچک متصل شوند، زیرا جریان الکتریکی بیش از حد می تواند به کنتاکت های کلید آسیب برساند و قابلیت اطمینان کلی سیستم را کاهش دهد.

رتبه بندی ولتاژ- ولتاژ کار باید در محدوده کارخانه سازنده باقی بماند تا از خرابی الکتریکی جلوگیری شود.

پیکربندی NO و NC- انتخاب پیکربندی NO یا NC بستگی به این دارد که آیا برنامه به فعال‌سازی خنک‌کننده، خاموش کردن ایمنی، کنترل گرمایش یا زنگ هشدار در سیستم‌های حفاظت حرارتی نیاز دارد یا خیر.

سیم کشی و طراحی مدار سوئیچ دما

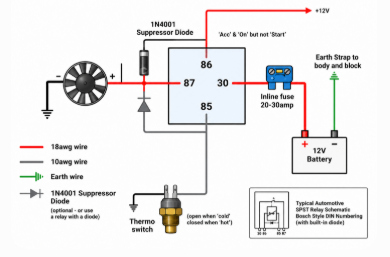

شکل 8. نمودار سیم کشی سوئیچ دما برای کنترل خودکار فن خنک کننده با استفاده از حفاظت رله

مدارهای سوئیچ دما به طور گسترده در موارد زیر استفاده می شوند:

• سیستم های فن خنک کننده

• کمپرسورها

• موتورهای صنعتی

• سیستم های هشدار دهنده

• بخاری

• سیستم های HVAC

مدار کنترل فن خنک کننده

سوئیچ دما به طور مداوم دمای سیستم را کنترل می کند و هنگامی که دما از نقطه تنظیم از پیش تعیین شده فراتر رفت، کنتاکت ها بسته می شوند و رله را برای کارکردن فن خنک کننده فعال می کنند.پس از کاهش دما به سطح ایمن، فن به طور خودکار متوقف می شود.

نصب نادرست می تواند باعث سوئیچینگ کاذب، جوشکاری تماسی، تداخل نویز الکتریکی، صدای رله و مشکلات تاخیر حرارتی شود که باعث کاهش دقت سوئیچینگ و قابلیت اطمینان کلی سیستم می شود.

توصیه های ایمنی سیم کشی

1.از جداسازی رله استفاده کنید: مدارهای رله فشار الکتریکی روی کنتاکت های سوئیچ را کاهش می دهند.

2.نصب محافظ فیوز: فیوزها از تجهیزات در برابر اتصال کوتاه و شرایط اضافه بار محافظت می کنند.

3.از زمین مناسب اطمینان حاصل کنید: اتصال زمین نامناسب می تواند باعث سوئیچینگ ناپایدار و تداخل الکتریکی شود.

4.اجتناب از قرارگیری ضعیف حسگر: قرار دادن نادرست ممکن است باعث تاخیر در پاسخ و سوئیچینگ نادرست شود.

روش‌های نصب و اتصال سوئیچ دما

سوئیچ های دما می توانند به طور مستقل کار کنند یا با سیستم های اتوماسیون مانند آردوینو، PLC ها یا سیستم های اسکادا ادغام شوند.

روش نصب مستقیم

یک سوئیچ دما می تواند مستقیماً کنترل کند:

• فن های خنک کننده

• زنگ

• سیستم های هشدار دهنده

• بخاری

• لامپ های نشانگر

در سیستم های تبرید، یک مثال واقعی از عملکرد سوئیچ دما را می توان دید زمانی که سوئیچ به طور خودکار فن های کندانسور را پس از افزایش دمای کمپرسور فراتر از محدودیت های عملکرد ایمن فعال می کند.این به جلوگیری از گرم شدن بیش از حد کمپرسور کمک می کند و راندمان خنک کننده کلی را بهبود می بخشد.

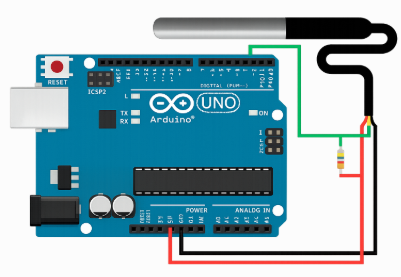

شکل 9. مدار مانیتورینگ دما و حفاظت حرارتی مبتنی بر آردوینو

استفاده از سوئیچ دما با آردوینو

هنگامی که به آردوینو متصل می شود، سوئیچ به عنوان یک دستگاه ورودی دیجیتال عمل می کند.

کنترل کننده می تواند:

• هشدارهای ماشه

• رویدادهای حرارتی را ثبت کنید

• تجهیزات را خاموش کنید

• سیستم های خنک کننده را فعال کنید

در یک مثال اعلام حریق، ترموسوئیچ به طور مداوم گرمای محیط را کنترل می کند و هنگامی که دمای بیش از حد تشخیص داده شود، حالت تماس تغییر می کند و به کنترل کننده آردوینو اجازه می دهد تا سیستم هشدار را به طور خودکار فعال کند.

کاربردها شامل ساختمان‌های هوشمند، کابینت‌های الکتریکی، اتاق‌های ذخیره باتری و سیستم‌های ایمنی صنعتی است که در آن‌ها نظارت و حفاظت خودکار مبتنی بر دما مورد نیاز است.

سیستم کنترل دما دو ترموسوئیچ

راه اندازی دو سوئیچ دما را در محدوده عملکرد ایمن حفظ می کند.

دما	سیستم اقدام
بالای 35 درجه سانتی گراد	فن خنک کننده فعال می شود
20 تا 35 درجه سانتی گراد	هیچ اقدامی
زیر 20 درجه سانتیگراد	بخاری فعال می شود

کاربردهای متداول سیستم‌های کنترل دمای ترموسوئیچ دوگانه شامل گلخانه‌ها، سیستم‌های ذخیره‌سازی مواد غذایی، سیستم‌های HVAC و کابینت‌های کنترل صنعتی است که در آنها حفظ دما در محدوده عملیاتی کنترل‌شده مهم است.

کاربردهای سوئیچ دما در سیستم های مدرن

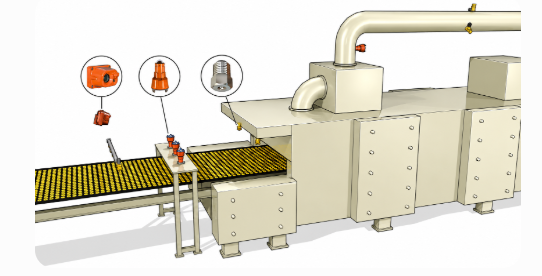

شکل 10. کاربرد سوئیچ دمای صنعتی در مانیتورینگ حرارتی خودکار

کلیدهای دما به طور گسترده در صنایعی که نیاز به حفاظت حرارتی خودکار دارند استفاده می شود.

سیستم های تهویه مطبوع و تبرید

سوئیچ های دما برای حفاظت از کمپرسور، کنترل فن، نظارت بر تبرید و سیستم های تهویه مطبوع برای حفظ دمای عملیاتی پایدار و بهبود قابلیت اطمینان سیستم استفاده می شوند.

سیستم های گرمایش صنعتی

کاربردها شامل دیگ‌ها، مشعل‌ها، سیستم‌های بخار و کوره‌های صنعتی است که در آن‌ها حفاظت حرارتی خودکار و کنترل دمای پایدار برای عملکرد ایمن ضروری است.

سیستم های خودروسازی

سوئیچ‌های دما در سیستم‌های کنترل فن رادیاتور، سیستم‌های خنک‌کننده موتور، مدیریت حرارتی باتری EV و سیستم‌های HVAC خودرو برای حفظ دمای کارکرد ایمن و بهبود عملکرد کلی خودرو استفاده می‌شوند.

حفاظت از تجهیزات الکترونیکی

سوئیچ‌های دما از مراکز داده، منابع تغذیه، قفسه‌های سرور، تقویت‌کننده‌های RF و پانل‌های کنترل صنعتی در برابر گرمای بیش از حد و آسیب‌های حرارتی محافظت می‌کنند که می‌تواند قابلیت اطمینان تجهیزات و پایداری عملیاتی را کاهش دهد.

سیستم های انرژی های تجدیدپذیر

اینورترهای خورشیدی مدرن و سیستم های ذخیره باتری از سوئیچ های حرارتی برای جلوگیری از گرمای بیش از حد و بهبود پایداری عملیاتی استفاده می کنند.

سوئیچ دما در مقابل ترموستات در مقابل سنسور دما

اگرچه کلیدهای دما، ترموستات ها و سنسورهای دما همگی به تغییرات دما پاسخ می دهند، اما عملکردهای متفاوتی را در سیستم های کنترل حرارتی و مانیتورینگ انجام می دهند.

ویژگی	دما سوئیچ	ترموستات	دما سنسور
عملکرد اصلی	سوئیچینگ ON/OFF	تنظیم مداوم دما	دمای مداوم اندازه گیری
عملیات	سوئیچینگ دو پایدار	کنترل دمای حلقه بسته	سنجش مبتنی بر سیگنال
خروجی	سیگنال سوئیچینگ	خروجی تنظیم کنترل شده	سیگنال آنالوگ یا دیجیتال
پیچیدگی	ساده	پیشرفته تر	پیشرفته
بهترین استفاده	سیستم های حفاظت حرارتی	کنترل آب و هوا و راحتی	سیستم های مانیتورینگ و اتوماسیون
برنامه های کاربردی رایج	سیستم های ایمنی صنعتی، موتور حفاظت، فن های خنک کننده	سیستم های HVAC، دمای اتاق کنترل کنید	سیستم های PLC، اتوماسیون نظارت، ثبت داده ها

کدام یک را باید انتخاب کنید؟

الف سوئیچ دما برای کاربردهایی که نیاز به حفاظت حرارتی ساده، عملیات صنعتی ناهموار و کنترل سوئیچینگ مقرون به صرفه دارند، ایده آل است.الف ترموستات برای سیستم هایی که نیاز به تنظیم مداوم دما و تنظیم دقیق آب و هوا دارند بهتر است. سنسورهای دما معمولاً در سیستم های اتوماسیون و نظارت که در آن اندازه گیری مداوم دما و انتقال داده ها مورد نیاز است استفاده می شود.

مزایا و معایب فناوری سوئیچ دما

جوانب مثبت

• قابلیت اطمینان بالا: حفاظت حرارتی قابل اعتمادی را در سیستم های صنعتی ارائه می دهد.

• نصب ساده: نصب و نگهداری بیشتر مدل ها آسان است.

• مقرون به صرفه: هزینه کمتر نسبت به سیستم های نظارت مستمر پیشرفته.

• تنوع طراحی گسترده: سوئیچ های دما در پیکربندی های مکانیکی، الکترونیکی، پنوماتیکی و دیجیتالی برای برآوردن الزامات مختلف کنترل حرارتی، اتوماسیون و حفاظت صنعتی موجود هستند.

• ایمنی بهبود یافته: خطر گرم شدن بیش از حد و خطرات آتش سوزی را کاهش می دهد.

منفی

• دقت مکانیکی کمتر: سوئیچ های مکانیکی دقت کمتری نسبت به مدل های الکترونیکی دارند.

• سایش تماس: تعویض مکرر به تدریج به کنتاکت های الکتریکی آسیب می رساند.

• پاسخ مکانیکی کندتر: دستگاه های مکانیکی نسبت به تغییرات سریع دما کندتر واکنش نشان می دهند.

• ویژگی‌های هوشمند محدود: مدل‌های کلید دمای پایه ممکن است از ویژگی‌های پیشرفته مانند نظارت از راه دور، ثبت داده‌ها، یا قابلیت‌های نگهداری پیش‌بینی که معمولاً در سیستم‌های اتوماسیون هوشمند مدرن یافت می‌شوند، پشتیبانی نکنند.

زمانی که از کلید دما استفاده نکنید

اگرچه سوئیچ های دما قابل اعتماد هستند حفاظت حرارتی و ساده کنترل روشن/خاموش، آنها برای هر برنامه کنترل دما مناسب نیستند.این دستگاه ها توسط فعال یا غیرفعال کردن کنتاکت‌های الکتریکی در محدوده‌های دمایی از پیش تعریف‌شده، که آنها را برای حفاظت حرارتی اولیه مؤثر می‌سازد، اما برای کاربردهایی که نیاز به نظارت مداوم دما یا بسیار دقیق دارند، مناسب نیستند. تنظیم حرارتی.

کلیدهای دما ممکن است برای سیستم هایی که نیاز دارند ایده آل نباشند ردیابی مداوم دما، داده های دمای مداوم، یا کنترل حرارتی پیشرفته مبتنی بر PID زیرا آنها فقط به جای اندازه گیری مداوم دما، سوئیچ ON/OFF گسسته را ارائه می دهند.در محیط های با دقت بالادمای کوچک در مقابل یون‌های ariat می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد و دقت بیشتری داشته باشد فن آوری های سنجش مناسب تر

کاربردهایی مانند سیستم های کالیبراسیون آزمایشگاهی، تجهیزات پردازش دارویی، تولید نیمه هادی ها، محیط های آزمایش علمی و سیستم های اتوماسیون پیشرفته اغلب نیاز به نظارت مستمر با پایداری و تکرار بالا دارند. اندازه گیری دما.در این شرایط، دقت محدود کلیدهای دمای استاندارد ممکن است کافی نباشد دقت کنترل.

یکی دیگر از محدودیت های سوئیچ های دما عدم وجود پیشرفته است ویژگی های نظارت در مدل های پایهسوئیچ های استاندارد معمولا نمی توانند جزئیات را ارائه دهند ثبت داده های دما، تشخیص از راه دور، تجزیه و تحلیل تعمیر و نگهداری پیش بینی، یا نظارت مداوم روند حرارتی مورد نیاز در مدرن است سیستم های اتوماسیون هوشمند.

برای برنامه هایی که نیاز به دقت دارند تنظیم حرارتی، نظارت مستمر یا پیشرفته کنترل فرآیندجایگزین های بهتر ممکن است شامل RTD ها، ترمیستورها، کنترل کننده های PID، سیستم های نظارت بر دما مبتنی بر PLC یا کنترل کننده های دیجیتال دما باشد که بازخورد دما دقیق تر و مداومی را ارائه می دهند.

معیارهای انتخاب برای سوئیچ های دما

انتخاب سوئیچ دمای مناسب نیاز به ارزیابی دقیق شرایط عملیاتی، عملکرد سوئیچینگ، قرار گرفتن در معرض محیطی و الزامات قابلیت اطمینان طولانی مدت دارد.یک سوئیچ نادرست انتخاب شده می تواند راندمان حفاظت حرارتی را کاهش دهد، هزینه های تعمیر و نگهداری را افزایش دهد و طول عمر تجهیزات را کوتاه کند.

محدوده دمای عملیاتی و سازگاری حرارتی

سوئیچ دما باید به طور ایمن در محدوده حداقل و حداکثر دمای مورد نیاز سیستم کار کند.قرار گرفتن مداوم در معرض دماهای فراتر از محدوده عملیاتی مشخص شده ممکن است دقت سوئیچینگ را کاهش دهد، به اجزای داخلی آسیب برساند یا باعث خرابی زودرس شود.انتخاب سوئیچ با سازگاری حرارتی مناسب به حفظ عملکرد پایدار در شرایط عملیاتی مختلف کمک می کند.

دقت سوئیچینگ و عملکرد تکرارپذیری

دقت سوئیچینگ تعیین می کند که سوئیچ دما با چه دقتی در نقطه تنظیم پیکربندی شده فعال می شود، در حالی که تکرارپذیری به توانایی آن در حفظ عملکرد سوئیچینگ ثابت در طول زمان اشاره دارد.تکرارپذیری ضعیف می تواند منجر به عملکرد ناپایدار، تاخیر در حفاظت و خاموش شدن غیرمنتظره شود.سیستم های حرارتی با دقت بالا به سوئیچ هایی با ویژگی های سوئیچینگ پایدار و قابل تکرار نیاز دارند.

ظرفیت سوئیچینگ برق و حمل بار

کنتاکت های الکتریکی کلید باید ولتاژ و جریان مورد نیاز تجهیزات متصل را پشتیبانی کند.بارهای الکتریکی بالا فشار قابل توجهی بر روی کنتاکت های کلید وارد می کند و ممکن است باعث گرم شدن بیش از حد، جوشکاری تماسی یا آسیب قوس شود.قابلیت حمل بار مناسب، پایداری عملیاتی را بهبود می بخشد و طول عمر تماس را افزایش می دهد.

زمان پاسخ و سرعت واکنش حرارتی

زمان پاسخ به سرعت واکنش سوئیچ به تغییرات دما اشاره دارد.پاسخ حرارتی سریع در سیستم هایی که گرمای بیش از حد می تواند به سرعت به اجزای حساس آسیب برساند یا خطرات ایمنی ایجاد کند، مهم است.زمان پاسخ آهسته ممکن است به دماهای ناایمن اجازه دهد که به اندازه کافی باقی بمانند تا قابلیت اطمینان تجهیزات یا اثربخشی حفاظت حرارتی کاهش یابد.

مقاومت محیطی و دوام مکانیکی

محیط های صنعتی اغلب سوئیچ های دما را در معرض گرد و غبار، لرزش، رطوبت، مواد شیمیایی خورنده و شرایط فشار شدید قرار می دهند.انتخاب سوئیچ هایی با مقاومت محیطی قوی دوام را بهبود می بخشد و نیازهای تعمیر و نگهداری را کاهش می دهد.ویژگی هایی مانند محفظه های ضد آب، محفظه های مقاوم در برابر خوردگی، ساختار مقاوم در برابر لرزش و سیستم های آب بندی فشار بالا به بهبود قابلیت اطمینان عملیاتی طولانی مدت کمک می کند.

گواهینامه ها، انطباق، و استانداردهای ایمنی صنعتی

کلیدهای دمایی که در محیط های کنترل شده یا خطرناک استفاده می شوند ممکن است به رعایت استانداردهای ایمنی صنعتی و الزامات گواهینامه نیاز داشته باشند.گواهینامه هایی مانند ATEX، IECEx، تاییدیه SIL، و رتبه های حفاظت IP به اطمینان از عملکرد ایمن و قابل اعتماد در شرایط صنعتی سخت که حفاظت از تجهیزات و ایمنی عملیاتی مهم است کمک می کند.

نشانه هایی که ممکن است سوئیچ دما از کار بیفتد

1. کنترل دما ناسازگار

سوئیچ در دماهای نادرست فعال می شود یا عملکرد پایدار را حفظ نمی کند.

2. گرمای بیش از حد مکرر

سیستم های خنک کننده به درستی فعال نمی شوند.

3. پاسخ سوئیچینگ با تاخیر

پاسخ آهسته خطر گرمای بیش از حد را افزایش می دهد.

4. خرابی تماس الکتریکی

تماس های آسیب دیده ممکن است باعث عملکرد متناوب یا خاموش شدن کامل شوند.

5. خاموش شدن غیرمنتظره سیستم

سیگنال های سوئیچینگ نادرست می تواند آلارم های کاذب یا خاموش شدن های تصادفی را ایجاد کند.

نکات تعمیر و نگهداری سوئیچ دما

تعمیر و نگهداری منظم قابلیت اطمینان را بهبود می بخشد و عمر سرویس را افزایش می دهد.

بازرسی منظم

بازرسی منظم باید شامل بررسی سیم‌کشی شل، خوردگی، آثار سوختگی، تجمع رطوبت و عایق آسیب‌دیده باشد که می‌تواند قابلیت اطمینان سوئیچینگ را کاهش دهد یا باعث مشکلات الکتریکی شود.

تمیز کردن و کالیبراسیون

سطوح حسگر را به طور منظم تمیز کنید و به طور دوره ای کالیبراسیون سوئیچینگ را بررسی کنید.

تست عملکرد

تست عملکرد باید شامل بررسی دقت سوئیچینگ، زمان پاسخگویی، تداوم الکتریکی و عملکرد رله برای اطمینان از حفاظت حرارتی پایدار و عملکرد قابل اعتماد سیستم باشد.روش‌های تعمیر و نگهداری پیش‌بینی‌کننده می‌تواند بیشتر به کاهش خرابی‌های غیرمنتظره و بهبود قابلیت اطمینان عملیاتی بلندمدت کمک کند.

تعمیر و نگهداری پیش بینی کننده

بسیاری از تاسیسات صنعتی پس از تعداد ثابتی از چرخه های سوئیچینگ، کلیدهای دما را به طور فعال جایگزین می کنند تا زمان خاموشی غیرمنتظره را کاهش دهند.

روندهای آینده در فناوری سوئیچ دما

با گسترش اتوماسیون صنعتی 4.0، سوئیچ‌های دمای مدرن هوشمندتر و متصل‌تر می‌شوند.

فناوری های نوظهور عبارتند از:

• سوئیچ های حرارتی مجهز به اینترنت اشیا

• مانیتورینگ صنعتی بی سیم

• یکپارچه سازی HVAC هوشمند

• نگهداری پیشگویانه مبتنی بر هوش مصنوعی

• یکپارچه سازی ابر SCADA

• ارتباط Modbus و RS485

• تجزیه و تحلیل حرارتی مبتنی بر لبه

• مدیریت حرارتی کارآمد انرژی

این فناوری‌ها دید عملیاتی، قابلیت تعمیر و نگهداری پیش‌بینی، کارایی اتوماسیون و دقت حفاظت حرارتی را در سیستم‌های صنعتی و اتوماسیون مدرن بهبود می‌بخشند.

نتیجه گیری

سوئیچ های دما دستگاه های حفاظت حرارتی مهمی هستند که به کنترل گرمای بیش از حد و حفظ شرایط عملکرد ایمن کمک می کنند.انتخاب مناسب، سیم کشی و نصب به بهبود قابلیت اطمینان سوئیچینگ، حفاظت از تجهیزات و کارایی سیستم کمک می کند.کلیدهای دمای مکانیکی و الکترونیکی هر کدام بسته به نیازهای عملیاتی و شرایط محیطی مزایای متفاوتی را ارائه می دهند.با رشد اتوماسیون هوشمند و سیستم های نظارت صنعتی، سوئیچ های دما همچنان به طور گسترده در فناوری کنترل حرارتی مدرن استفاده می شوند.
