راهنمای جامع برای DS1302 RTC
2024-11-09 5488

تراشه DS1302 یکپارچه یک سیستم ساعت/تقویم در زمان واقعی و 31 بایت رم استاتیک را ادغام می کند ، که با ظرافت اسرار زمانبندی را باز می کند.این وسیله ای برای برقراری ارتباط موثر با ریزپردازنده ها با استفاده از یک رابط سریال ساده فراهم می کند.این سند عمیقاً به معماری تراشه وارد می شود و از کارهای پیچیده و رقص الکترون ها در مدارهای خود پرده برداشت.این کنجکاوی کسانی را که از ظرافت طراحی تکنولوژیکی جذاب هستند بیدار می کند.

کاتالوگ

بررسی اجمالی اتصالات PIN DS1302

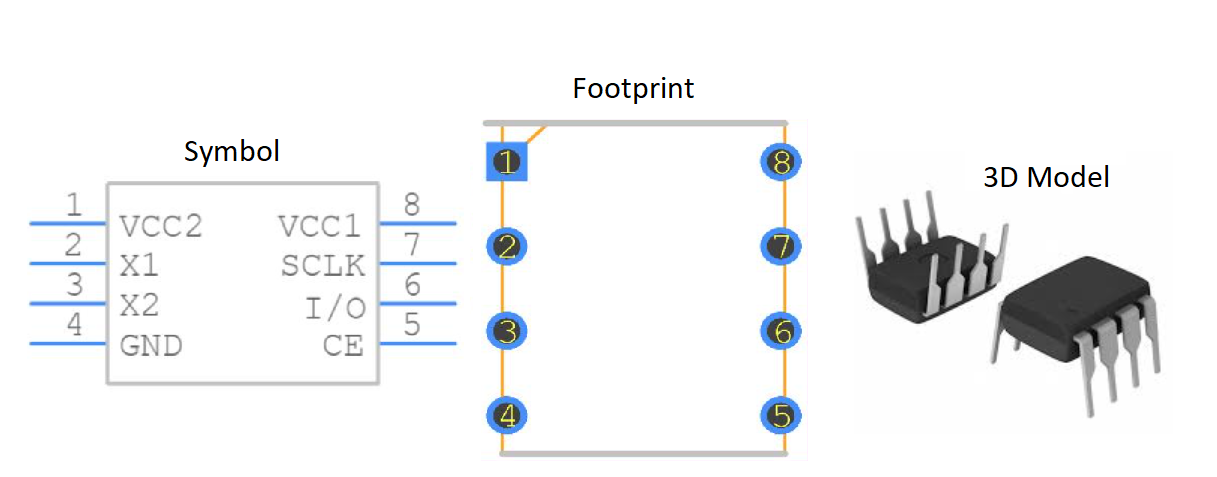

مدل CAD DS1302

نمای کلی DS1302

در DS1302 یک ساعت/تقویم در زمان واقعی را با 31 بایت رم استاتیک ترکیب می کند ، که متناسب با سناریوهای کم مصرف ساخته شده است.این اطلاعات مربوط به زمان بندی دقیق را برای چند ثانیه ، دقیقه ، ساعت ، روز ، تاریخ ، ماه ها و سالها ارائه می دهد ، با تنظیمات سال جهش که بدون زحمت انجام می شود.این سیستم امکان هر دو قالب زمانی 24 ساعته و 12 ساعته را فراهم می کند ، که دارای یک نشانگر AM/PM برای تهیه ترجیحات کاربر از هنجارهای نمایش زمان دیجیتال است.رابط ارتباطی سریال آن ، اتصال با ریزپردازنده های متنوع را کاهش می دهد و سازگاری در طراحی سیستم را نشان می دهد.

ویژگی های DS1302

زمان بندی یکپارچه و کار با داده ها

DS1302 گزینه ای مناسب برای کارهای زمانبندی است که شامل کلیه عملیات ها ضمن ارائه ذخیره سازی داده های موقت در رم آن است.زمانبندی از طریق یک رابط سریال سه سیم ساده انجام می شود و امکان برقراری ارتباط صاف با میکروکنترلرها را فراهم می کند.این راه اندازی روشهای متنوع انتقال داده ها ، مانند حالت تک بایت و پشت سر هم ، انعطاف پذیری را به سیستم های پیچیده تزریق می کند.

استفاده از انرژی کارآمد

یک ویژگی قابل توجه DS1302 استفاده از قدرت محتاطانه آن است که در ولتاژ از 2.0 ولت تا 5.5 ولت کار می کند.هنگام کار با 2.0 ولت ، فقط از 300NA استفاده می کند و خود را به عنوان یک انتخاب مناسب برای برنامه های کم مصرف مانند وسایل باتری ارائه می دهد.این سطح از راندمان انرژی باعث کاهش فرکانس تغییرات باتری می شود و عمر تجهیزات را طولانی تر می کند - یک عامل مفید برای مدیریت تنظیمات از راه دور که به دنبال قابلیت اطمینان و وقفه های کمتری هستند.

طراحی فضا و اقتصادی

DS1302's J-Pin Dip و بنابراین بسته ها اطمینان حاصل می کنند که فضای کمتری را به خود اختصاص می دهد ، یک ویژگی جذاب در طراحی دستگاه هایی که هر کمی از فضای آن بسیار ارزشمند است.تطبیق پذیری فاکتور فرم در اشتغال خود در بخش های مختلف ، از الکترونیک مصرفی گرفته تا ماشین های صنعتی مشهود است.علاوه بر این ، بسته کوچک آن ، ترکیب تراشه در طرح های مدار موجود را آسان می کند و باعث می شود سیستم های قدیمی بدون دردسر ارتقاء سیستم های قدیمی تر را برای ما ساده تر کنیم.

دامنه دمای عملیاتی گسترده

توانایی DS1302 برای عملکرد قابل اعتماد در یک محدوده دمای صنعتی کاربرد خود را گسترش می دهد و به آن اجازه می دهد تا در شرایط محیطی چالش برانگیز رشد کند.این صفت آن را به یک انتخاب قابل اعتماد برای دستگاه هایی تبدیل می کند که باید به طور پیوسته در دمای شدید مانند مواردی که در تنظیمات فضای باز و برنامه های خودرو هستند ، به طور پیوسته عمل کنند.تحمل دمای قوی به عنوان گواهی بر قابلیت اطمینان بی بدیل آن ، صفتی است که به سناریوهای مأموریت بسیار مورد توجه قرار می گیرد.

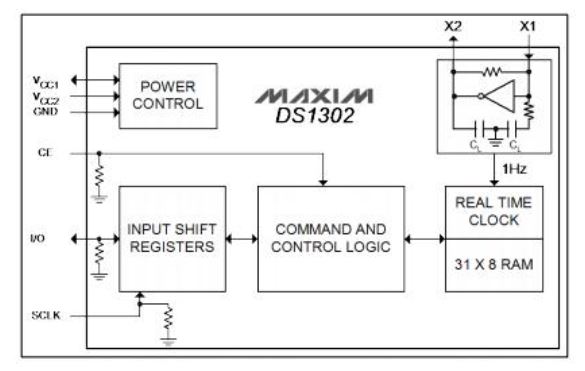

نمودار بلوک عملکردی DS1302

مشخصات فنی

Maxim Integrated طیف گسترده ای از مشخصات را برای DS1302+فراهم می کند ، و به عنوان یک راهنمای جامع برای درک توانایی های آن و ادغام یکپارچه در برنامه های متنوع ارائه می شود.در DS1302+ در عملکرد دقیق زمان بندی ، جنبه ای برای سیستمهای علاقه مند به حفظ زمان بندی دقیق و مدیریت داده های کارآمد.جدول زیر مشخصات فنی ، ویژگی ها ، پارامترهای حداکثر یکپارچه DS1302+است.

مدار عملیاتی DS1302

ماژول ساعت در زمان واقعی DS1302 از طریق یک رابط ارتباطی سریال همزمان با ریزپردازنده ها متصل می شود و فقط سه اتصال را ضروری می کند: تراشه فعال (CE) ، ورودی/خروجی (I/O) و ساعت سریال (SCLK).این چارچوب سیم کشی ساده به دلیل سادگی و قابلیت اطمینان آن قدردانی می شود و این نشان دهنده تمایل به ظرافت در طراحی است.انتقال داده به و از ساعت/رم می تواند یک بایت در یک زمان یا در پشت سر هم تا 31 بایت رخ دهد.این طرح عملکرد را در قدرت بسیار کم ، حفظ داده ها و اطلاعات ساعت در کمتر از 1 میکروگرم امکان پذیر می کند.مدار عملیاتی معمولی در زیر نشان داده شده است.

گزینه های دیگر برای DS1302

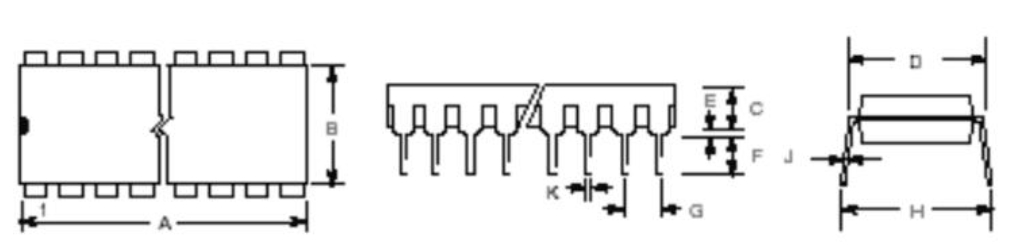

ابعاد DS1302

تولید کننده DS1302

Maxim Integrated چشم انداز تکنولوژیکی را با پیشرفت های پیشگامانه در هماهنگ سازی ، بهره وری انرژی و قابلیت اطمینان داده ها با تمرکز بر زمان ، مدیریت انرژی و فن آوری های ارتباطی هدایت می کند.این مناطق تعامل الکترونیکی یکپارچه و بهینه سازی مصرف انرژی را تقویت می کنند و از تبادل اطلاعات قابل اعتماد اطمینان می دهند.این شرکت با ارائه ابزارها و منابعی قدرتمند که چالش های طراحی پیچیده را کاهش می دهد ، مهندسی خلاق را سوخت می کند و ما را قادر می سازد تا با اطمینان و دقت توسعه یابد.
