چگونه هیسترزیس بر عملکرد، پایداری و کارایی مدار تأثیر می گذارد
2026-05-14 105

هیسترزیس یک مفهوم مهم در الکترونیک است که توضیح می دهد چرا برخی از سیستم ها بر اساس وضعیت قبلی خود به طور متفاوت پاسخ می دهند.به جای واکنش فوری به هر تغییر کوچک ورودی، سیستم های هیسترتیک از یک اثر حافظه استفاده می کنند که به بهبود پایداری و کاهش سوئیچینگ ناخواسته کمک می کند.این رفتار به طور گسترده در مقایسه‌کننده‌ها، تریگرهای اشمیت، سیستم‌های مغناطیسی و الکترونیک قدرت برای ایجاد عملکرد مدار مطمئن‌تر استفاده می‌شود.درک نحوه عملکرد هیسترزیس به توضیح تأثیر آن بر عملکرد، کارایی و طراحی الکترونیکی عملی کمک می کند.

کاتالوگ

هیسترزیس در مدارهای الکترونیکی چیست؟

هیسترزیس در مدارهای الکترونیکی به شرایطی اطلاق می شود که در آن خروجی سیستم نه تنها به شرایط ورودی فعلی بلکه به حالت های عملیاتی قبلی نیز بستگی دارد.به جای استفاده از یک آستانه سوئیچینگ، سیستم های هیسترتیک معمولاً با نقاط فعال و غیرفعال جداگانه عمل می کنند.تفاوت بین این آستانه ها یک پنجره هیسترزیس را تشکیل می دهد.

در الکترونیک عملی، هیسترزیس یک اثر حافظه ایجاد می کند.هنگامی که یک دستگاه تغییر حالت داد، هنگامی که شرایط ورودی کمی در جهت مخالف نوسان می کند، بلافاصله معکوس نمی شود.این رفتار به سیستم ها اجازه می دهد تا عملکرد قابل پیش بینی تری را تحت شرایط متغیر حفظ کنند.

هیسترزیس به طور گسترده در موارد زیر استفاده می شود:

• مدارهای مقایسه کننده

• اشمیت باعث می شود

• الکترونیک قدرت

• سیستم های ذخیره سازی مغناطیسی

• سیستم های کنترل صنعتی

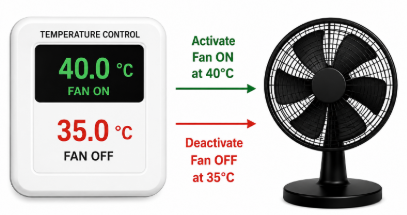

شکل 2. فن با کنترل دما با استفاده از آستانه های روشن و خاموش جداگانه برای عملکرد پایدار

به عنوان مثال، ممکن است یک فن خنک کننده در آن فعال شود 40 درجه سانتی گراد اما تا زمانی که دما به پایین‌تر بیاید فعال بمانید 35 درجه سانتی گراد.استفاده از متفاوت روشن و آستانه های OFF هنگامی که شرایط عملیاتی نزدیک به یک نقطه تنظیم نوسان می کند، از دوچرخه سواری سریع جلوگیری می کند.

بدون هیسترزیس، سیستم‌هایی که در نزدیکی سطوح آستانه عمل می‌کنند ممکن است به طور مداوم به یون‌های سیگنال کوچک v ariat واکنش نشان دهند.این رفتار می تواند باعث ایجاد پچ رله، تحریک نادرست، عملکرد ناپایدار و فعالیت سوئیچینگ بیش از حد شود.

هیسترزیس به دلیل توانایی آن در پشتیبانی از تصمیم گیری پایدار تحت شرایط نوسان، یک اصل مهم در طراحی الکترونیکی مدرن باقی مانده است.

چگونه هیسترزیس در سیستم های واقعی کار می کند

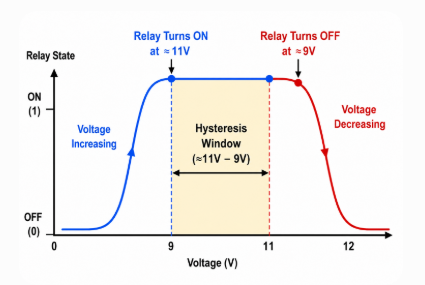

شکل 3. رفتار سوئیچینگ رله که آستانه های روشن و خاموش جداگانه را با پنجره هیسترزیس نشان می دهد

یکی از ساده ترین نمونه های هیسترزیس در عملیات رله ظاهر می شود.

الف را تصور کنید رله 12 ولت به منبع تغذیه متغیر متصل است.

رفتار سوئیچینگ رله

• ولتاژ به تدریج از 0 ولت افزایش می یابد

• رله تقریباً در 11 ولت فعال می شود

• ولتاژ به آرامی کاهش می یابد

• رله فعال باقی می ماند

• رله در نهایت نزدیک 9 ولت خاموش می شود

تفاوت بین ولتاژ فعال سازی و غیرفعال سازی نامیده می شود پنجره هیسترزیس.

رله به‌جای واکنش سریع به تغییرات کوچک ولتاژ، به‌طور موقت حالت قبلی خود را حفظ می‌کند.همین اصل در سیستم‌هایی که تحت تأثیر نویز الکتریکی، امواج ولتاژ، تداخل الکترومغناطیسی (EMI) و نوسانات حرارتی قرار دارند، ظاهر می‌شود.این اختلالات می توانند یون های کوچک v ariat را در سیگنال ها و شرایط عملیاتی وارد کنند و حفظ رفتار آستانه پایدار را بدون پسماند دشوارتر می کنند.

Hysteresis تصمیمات آستانه را در شرایط نوسانی تثبیت می کند و رویدادهای سوئیچینگ بیش از حد را که ممکن است طول عمر قطعه را کوتاه کند، کاهش می دهد.به همین دلیل است که هیسترزیس عمداً در بسیاری از سیستم های الکترونیکی مدرن گنجانده شده است.

اصول اصلی و علل هیسترزیس

ویژگی تعیین کننده هیسترزیس این است رفتار حافظه.یک سیستم هیسترتیک با توجه به شرایط فعلی و حالت های عملیات قبلی پاسخ می دهد.در نتیجه افزایش ورودی و کاهش ورودی مسیرهای پاسخ متفاوتی را دنبال می کنند.

این ویژگی را ایجاد می کند حلقه هیسترزیس.

پسماند وابسته به نرخ در مقابل هیسترزیس مستقل از نرخ

ویژگی	مستقل از نرخ	وابسته به نرخ
پاسخ	اکثرا بدون تغییر	با سرعت تغییر می کند
حساسیت	کم	بالا
برنامه های کاربردی معمولی	آهنرباهای دائمی	الکترونیک قدرت
کاربرد مهندسی	احتباس مغناطیسی	تحلیل سوئیچینگ دینامیکی

علل اصلی هیسترزیس

• تراز مغناطیسی دامنه

در مواد مغناطیسی، حوزه‌های مغناطیسی میکروسکوپی ممکن است تا حدی در یک راستا باقی بمانند، حتی پس از حذف میدان مغناطیسی خارجی.این تراز باقیمانده یک اثر حافظه ایجاد می کند که به رفتار هیسترزیس مغناطیسی کمک می کند.

• به دام انداختن شارژ

در دستگاه های نیمه هادی، بارهای الکتریکی محبوس می تواند پاسخ های سوئیچینگ را به تاخیر بیندازد و باعث شود رفتار دستگاه تا حدی به حالت های الکتریکی قبلی بستگی داشته باشد.این اثر معمولاً در فناوری های حافظه و سیستم های مبتنی بر ترانزیستور مشاهده می شود.

• اثرات مکانیکی و حرارتی

حرکت مکانیکی و دمای یون‌های ariat می‌تواند پاسخ‌های تاخیری بین رفتار ورودی و خروجی ایجاد کند.این اثرات اغلب در رله‌ها، حسگرها و سیستم‌های تنظیم‌شده دما مشاهده می‌شوند که در آن تغییرات فیزیکی بر عملکرد سیستم تأثیر می‌گذارد.

• بازخورد مثبت

بسیاری از مدارهای الکترونیکی عمدا پسماند را از طریق شبکه های بازخورد ایجاد می کنند.بازخورد مثبت آستانه تغییر را تغییر می‌دهد و به ایجاد رفتار کنترل‌شده‌تر کمک می‌کند.این رویکرد به طور گسترده در مقایسه کننده ها، تریگرهای اشمیت و مدارهای تقویت کننده عملیاتی برای بهبود پایداری سیگنال در شرایط متغیر استفاده می شود.

آشنایی با حلقه های هیسترزیس مغناطیسی

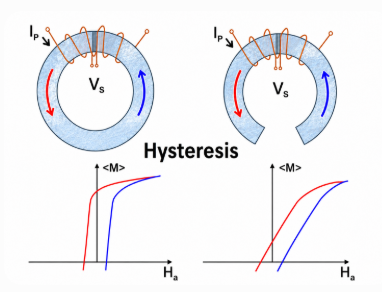

شکل 4. حلقه هیسترزیس مغناطیسی که مسیرهای مغناطیسی مختلف را در حین تغییر میدان های مغناطیسی نشان می دهد

مواد مغناطیسی یکی از واضح ترین نمونه های رفتار هیسترزیس را ارائه می دهند.پسماند مغناطیسی زمانی رخ می دهد که مواد پس از حذف یک میدان مغناطیسی خارجی، خاصیت مغناطیسی خود را حفظ کنند.

مواد فرومغناطیسی مانند آهن، نیکل، کبالت و فولاد سیلیکونی به طور طبیعی این اثر را نشان می‌دهند زیرا حوزه‌های مغناطیسی داخلی ممکن است حتی پس از تغییر شرایط میدان تا حدی در یک راستا باقی بمانند.

درک حلقه هیسترزیس

حلقه هیسترزیس رابطه بین:

• قدرت میدان مغناطیسی (H)

• چگالی شار مغناطیسی (B)

B = f (H)

افزایش و کاهش میدان های مغناطیسی مسیرهای مختلفی را دنبال می کند و یک حلقه بسته ایجاد می کند که رفتار حافظه مغناطیسی را نشان می دهد.یک حلقه هیسترزیس گسترده تر به طور کلی نشان دهنده اتلاف انرژی بیشتر، افزایش تولید گرما و کاهش بازده کلی است.

منحنی‌های هیسترزیس در طول طراحی ترانسفورماتورها، موتورها و سیستم‌های قدرت به دقت مورد بررسی قرار می‌گیرند، زیرا تلفات بیش از حد می‌تواند تنش حرارتی طولانی‌مدت ایجاد کند.

در منابع تغذیه عملی حالت سوئیچ، مواد فریت اغلب ترجیح داده می شوند، زیرا تلفات فولاد سیلیکونی تحت عملیات فرکانس بالا به طور قابل توجهی افزایش می یابد.

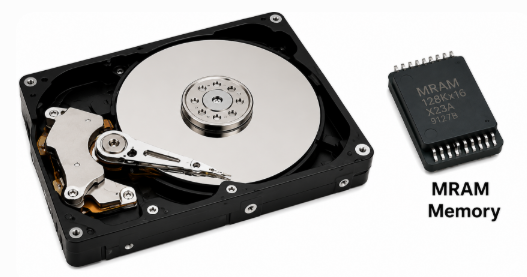

شکل 5. دستگاه های ذخیره مغناطیسی با استفاده از Hysteresis برای حفظ داده ها

پسماند مغناطیسی در ذخیره سازی داده ها

هارد دیسک ها و فناوری های حافظه مغناطیسی بر هیسترزیس متکی هستند.از آنجایی که مواد مغناطیسی پس از حذف برق، مغناطیس خود را حفظ می کنند، اطلاعات بدون نیروی الکتریکی مداوم ذخیره می شود.

کاربردهای متداول از هارد دیسک ها، سیستم های نوار مغناطیسی و فناوری حافظه با دسترسی تصادفی مقاومتی مغناطیسی (MRAM) می باشد که همگی برای نگهداری داده ها و قابلیت های ذخیره سازی غیرفرار به هیسترزیس مغناطیسی متکی هستند.

مقایسه مواد هسته مغناطیسی و کارایی

انتخاب مواد هسته مستقیماً بر تلفات هیسترزیس، راندمان، تولید گرما و عملکرد طولانی مدت در ترانسفورماتورها و سیستم های سوئیچینگ تأثیر می گذارد.مواد مختلف به دلیل یون‌های v ariat در ساختار اتمی، اجبار، نفوذپذیری و ویژگی‌های حفظ مغناطیسی به میدان‌های مغناطیسی پاسخ متفاوتی می‌دهند.این تفاوت ها به ویژه در ترانسفورماتورها، سلف ها، منابع تغذیه سوئیچینگ، موتورهای الکتریکی و سیستم های قدرت با فرکانس بالا اهمیت پیدا می کند.

مقایسه مواد هسته مغناطیسی رایج

مواد	فرکانس	نسبی از دست دادن هسته	نسبی هزینه	معمولی برنامه های کاربردی
فولاد سیلیکونی	50-60 هرتز	متوسط	کم	ترانسفورماتورهای کاربردی، موتورها
فریت	کیلوهرتز– مگاهرتز	کم	متوسط	SMPS، مدارهای RF، EMI سرکوب
فلز آمورف	50-400 هرتز	خیلی کم	بالا	ترانسفورماتورهای کم مصرف

در حالی که همه مواد از عملکرد مغناطیسی پشتیبانی می کنند، عملکرد آنها می تواند در شرایط عملی به طور قابل توجهی متفاوت باشد.انتخاب مواد اغلب به نیازهای عملیاتی بستگی دارد تا عملکرد نظری به تنهایی.

به عنوان مثالترانسفورماتورهای شهری به دلیل مقرون به صرفه بودن و قابلیت اطمینان طولانی مدت، اغلب از فولاد سیلیکونی استفاده می کنند.منابع تغذیه با فرکانس بالا معمولاً از فریت استفاده می کنند زیرا مقاومت الکتریکی بالای آن تلفات جریان گردابی را کاهش می دهد.ترانسفورماتورهای کم مصرف به طور فزاینده ای از مواد آمورف استفاده می کنند زیرا تلفات کمتر می تواند عملکرد طولانی مدت را بهبود بخشد.درک این معاوضه ها به تعادل رفتار حرارتی، اهداف بهره وری و الزامات عملیاتی کمک می کند.

مواد مغناطیسی نرم در مقابل سخت

مواد مغناطیسی بر اساس میزان آسانی مغناطیسی و مغناطیسی زدایی به دو دسته نرم و سخت تقسیم می شوند.

اموال	نرم مواد مغناطیسی	سخت مواد مغناطیسی
اجبار	کم	بالا
از دست دادن هیسترزیس	پایین تر	بالاتر
استفاده اصلی	ترانسفورماتورها	آهنرباهای دائمی
حفظ داده ها	کم	بالا

مواد مغناطیسی نرم می توانند به سرعت حالت های مغناطیسی را با انرژی ورودی نسبتا کم تغییر دهند.آنها در ترانسفورماتورها و سلف هایی که چرخه مغناطیسی مکرر اتفاق می افتد ترجیح داده می شوند.

مواد مغناطیسی سخت در برابر مغناطیس زدایی مقاومت می کنند و خواص مغناطیسی را برای مدت طولانی تری حفظ می کنند.این مواد معمولاً در آهنرباهای دائمی و سیستم های ذخیره مغناطیسی استفاده می شوند.

ملاحظات انتخاب عملی

انتخاب یک ماده هسته مغناطیسی فراتر از انتخاب گزینه ای با کمترین افت هیسترزیس است.انتخاب مواد همچنین به ملاحظات عملی مانند فرکانس عملیاتی، شرایط حرارتی، اهداف بازده، محدودیت‌های اندازه، نیازهای جابجایی توان و هزینه کلی بستگی دارد.این عوامل در مجموع بر عملکرد، قابلیت اطمینان و مناسب بودن برای کاربردهای خاص تأثیر می‌گذارند.

به عنوان مثالمنبع تغذیه سوئیچینگ فرکانس بالا به دلیل تلفات کمتر در هنگام سوئیچینگ سریع عموماً از هسته های فریت سود می برد.در همین حال، ترانسفورماتورهای برقی که در فرکانس های شبکه استاندارد کار می کنند ممکن است به دلیل کارایی هزینه و قابلیت اطمینان ثابت شده، از فولاد سیلیکونی استفاده کنند.

انتخاب مواد به طور مستقیم بر راندمان طولانی مدت، رفتار حرارتی و عملکرد کلی سیستم تأثیر می گذارد.درک این معاوضه ها به شما امکان می دهد مواد مغناطیسی را انتخاب کنید که بهتر با نیازهای کاربرد مطابقت داشته باشند.

هیسترزیس در دستگاه های نیمه هادی

شکل 6. دستگاه های SCR و TRIAC مورد استفاده در برنامه های سوئیچینگ

تریستورها دستگاه های سوئیچینگ نیمه هادی هستند که برای کاربردهای ولتاژ بالا و جریان بالا طراحی شده اند.بر خلاف ترانزیستورهای معمولی که به طور مداوم به سیگنال های کنترلی پاسخ می دهند، تریستورها از مکانیزم قفل استفاده می کنند که به دستگاه اجازه می دهد تا پس از فعال شدن رسانا باقی بماند.

این رفتار عملیاتی یک ویژگی حافظه ایجاد می کند زیرا خروجی دستگاه تا حدی به وضعیت قبلی آن بستگی دارد.پس از شروع، رسانش تا زمانی ادامه می یابد که شرایط عملیاتی به زیر محدودیت های الکتریکی خاص برسد.

چگونه رفتار گیره کار می کند

دستگاه هایی مانند یکسو کننده های کنترل شده سیلیکونی (SCR) و TRIAC ها به ویژگی های جریان چفت و نگه داشتن تکیه کنید.

پس از دریافت یک پالس گیت، دستگاه وارد حالت رسانا می شود و حتی با حذف سیگنال گیت به کار خود ادامه می دهد.رسانایی فقط پس از کاهش جریان به زیر آستانه جریان نگهدارنده متوقف می شود.

از آنجایی که فعال سازی و غیرفعال شدن در شرایط الکتریکی مختلف اتفاق می افتد، تریستورها رفتاری مشابه هیسترزیس از خود نشان می دهند.

پارامترهای کلیدی موثر بر عملکرد

• جریان قفل: حداقل جریان مورد نیاز بلافاصله پس از راه اندازی.

• جریان نگهدارنده: حداقل جریان مورد نیاز برای حفظ هدایت.

• جریان ماشه دروازه: جریان مورد نیاز برای فعال کردن دستگاه.

• Blocking Voltage: حداکثر قابلیت ولتاژ حالت OFF.

نمونه ای از سناریوی انتخاب دستگاه

برنامه	پیشنهاد شده است دستگاه	دلیل
کنترل کننده سرعت فن	BT136 TRIAC	سوئیچینگ AC دو طرفه قابلیت
کنترل موتور صنعتی	TYN612 SCR	ولتاژ و جریان بالاتر قابلیت جابجایی
مدارهای آموزشی	TIC106 SCR	عملکرد ساده کم مصرف و دسترسی

فرآیند انتخاب اغلب به نحوه تعامل دستگاه با محیط عملیاتی بستگی دارد.

به عنوان مثال، یک کنترل کننده سرعت فن خانگی یا دیمر نور معمولاً از آن استفاده می کند BT136 TRIAC زیرا قابلیت سوئیچینگ دو طرفه آن کنترل AC را ساده می کند.از آنجایی که جریان متناوب در هر دو جهت جریان دارد، یک TRIAC می تواند در هر دو نیمه چرخه AC بدون نیاز به اجزای کلیدزنی اضافی، هدایت کند.این مشخصه پیچیدگی مدار را کاهش می دهد و پیاده سازی را در وسایل الکترونیکی مصرفی فشرده عملی تر می کند.

در عوض، سیستم‌های کنترل موتور صنعتی ممکن است به نفع خود باشند TYN612 SCR، که برای کنترل شرایط توان بالاتر و محیط های عملیاتی سخت تر طراحی شده است.کاربردهایی که شامل بارهای جریان بزرگتر و الزامات تنظیم توان هستند، اغلب از قابلیت سوئیچینگ قوی تر و استحکام بهتر بهره می برند.

برای پروژه های آموزشی و برنامه های کاربردی کنترل کم مصرف، TIC106 SCR به دلیل رفتار عملیاتی ساده و قابلیت دسترسی برای آزمایش، یک گزینه عملی باقی می ماند.اغلب در مدارهای سوئیچینگ مقدماتی که سهولت درک و پیاده سازی مهم است استفاده می شود.

این رویکرد مبتنی بر کاربرد نشان می‌دهد که انتخاب دستگاه نه تنها به مشخصات الکتریکی بلکه به الزامات سیستم، شرایط عملیاتی و ملاحظات طراحی عملی نیز بستگی دارد.

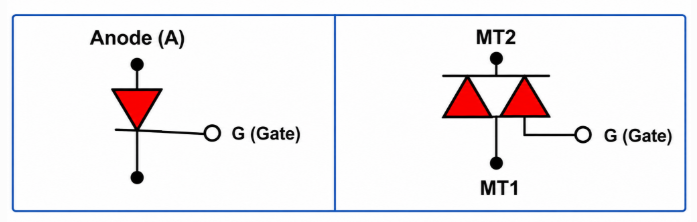

شکل 7. نمادهای SCR و TRIAC که ساختارهای سوئیچینگ مختلف را نشان می دهند

SCR در مقابل TRIAC

ویژگی	SCR	TRIAC
جهت فعلی	یک جهت	دو جهت
سوئیچینگ AC	محدود	عالی
برنامه های کاربردی DC	مشترک	کمتر رایج است
کنترل قدرت	بالا	متوسط
استفاده معمولی	سیستم های صنعتی	تجاری دستگاه های الکترونیکی

هیسترزیس در مدارهای ماشه مقایسه کننده و اشمیت

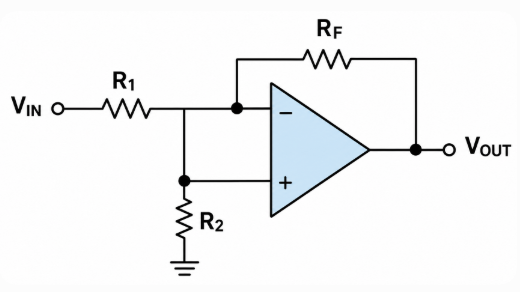

شکل 8. مدار مقایسه کننده با استفاده از بازخورد مثبت برای هیسترزیس

مدارهای مقایسه کننده یکی از رایج ترین کاربردهای عملی هیسترزیس در الکترونیک است.هدف آنها مقایسه سیگنال ورودی در برابر ولتاژ مرجع و تولید خروجی با توجه به نتیجه مقایسه است.

سیستم‌های واقعی اغلب در محیط‌های حاوی نویز الکتریکی، امواج و نوسانات سیگنال کار می‌کنند.تحت این شرایط، یون‌های کوچک V ariat نزدیک به سطوح آستانه ممکن است بر قوام خروجی تأثیر بگذارند.

Hysteresis رفتار آستانه را با ایجاد سطوح سوئیچینگ جداگانه بهبود می بخشد و به مدارهای مقایسه کننده اجازه می دهد تحت شرایط سیگنال متغیر با اطمینان بیشتری کار کنند.

مقایسه عملکرد مقایسه کننده

پارامتر	بدون هیسترزیس	با هیسترزیس
تحریک نادرست	مکرر	حداقل
پایداری سوئیچینگ	فقیر نزدیک آستانه	پایدار
رله چتر	مشترک	نادر
حساسیت به نویز	بالا	کاهش یافته است
قابلیت اطمینان خروجی	متوسط	بهبود یافته است

این مقایسه نشان می‌دهد که چرا هیسترزیس معمولاً در رابط‌های حسگر، سیستم‌های تعبیه‌شده و برنامه‌های کنترل صنعتی استفاده می‌شود.

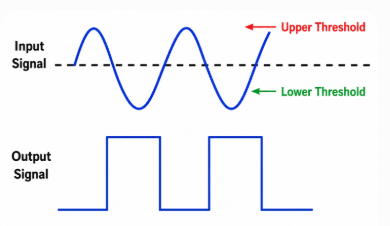

شکل 9. عملیات ماشه اشمیت با استفاده از آستانه های بالا و پایین

درک عملیات ماشه اشمیت

یک ماشه اشمیت عمدا از بازخورد مثبت برای ایجاد پسماند استفاده می کند، بنابراین در یک ولتاژ آستانه تغییر نمی کند.در عوض، از دو نقطه سوئیچینگ مختلف استفاده می کند: یک ولتاژ آستانه بالا و یک ولتاژ آستانه پایین.این انتقال سیگنال را تمیزتر و پایدارتر می کند.در سیستم‌های تعبیه‌شده عملی، تریگرهای اشمیت اغلب به رابط‌های حسگر و ورودی‌های سوئیچ مکانیکی اضافه می‌شوند، زیرا نوسان‌های کوچک سیگنال، نویز یا جهش تماس می‌توانند در غیر این صورت چندین انتقال خروجی ناخواسته ایجاد کنند.

Hysteresis در Op-Amp و Power Electronics

تقویت کننده های عملیاتی به دلیل حساسیت و قابلیت تقویت آنها به طور گسترده در سیستم های سنجش، پردازش سیگنال و مدارهای کنترل آنالوگ استفاده می شود.هنگامی که سیگنال های ورودی به کندی تغییر می کنند یا نزدیک به شرایط آستانه کار می کنند، نوسانات کوچک می تواند بر ثبات سوئیچینگ تأثیر بگذارد و رفتار خروجی ناپایدار ایجاد کند.

برای بهبود عملکرد، مدارهای آپ امپ اغلب پسماند را از طریق شبکه های بازخورد مثبت معرفی می کنند.این رویکرد آستانه‌های فعال‌سازی و غیرفعال‌سازی جداگانه ایجاد می‌کند و به رفتار سوئیچینگ اجازه می‌دهد تحت شرایط ورودی متغیر کنترل‌تر باقی بماند.

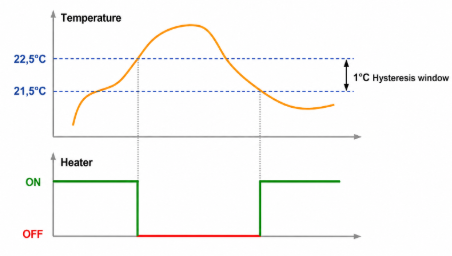

یک مثال عملی از هیسترزیس در ظاهر می شود سیستم های تهویه مطبوع هوشمند.

سیستمی را با دمای اتاق مورد نظر در نظر بگیرید 26 درجه سانتی گراد.بدون پنجره هیسترزیس، نوسانات جزئی دما در اطراف نقطه تنظیم ممکن است به طور مکرر باعث عملکرد کمپرسور شود.

به عنوان مثال شرایط عملیاتی شامل فعال سازی خنک کننده در 28 درجه سانتی گراد و غیرفعال سازی خنک کننده در 24 درجه سانتی گراد.

این 4 درجه سانتی گراد جداسازی یک پنجره هیسترزیس ایجاد می کند که فعالیت سوئیچینگ غیرضروری را کاهش می دهد و به سیستم اجازه می دهد تا قبل از تغییر حالت در محدوده دمایی وسیع تری کار کند.

رفتار مقایسه ای سیستم

کنترل کنید روش	کمپرسور چرخه در ساعت	اثر
بدون هیسترزیس	بالا	افزایش سایش کمپرسور و عملیات ناپایدار
با پنجره هیسترزیس 4 درجه سانتی گراد	پایین تر	بهره وری بهبود یافته و کاهش یافته است فعالیت سوئیچینگ

مقادیر بالا نشان‌دهنده رفتار عملکرد مقایسه‌ای است نه اندازه‌گیری ثابت، زیرا فرکانس سوئیچینگ بر اساس اندازه اتاق، شرایط حرارتی، کیفیت عایق و عوامل محیطی متفاوت است.

با این حال، مقایسه یک اصل طراحی مهم را نشان می دهد.سیستم‌هایی با محدوده هیسترزیس باریک یا غایب ممکن است به طور مکرر شرایط نزدیک به آستانه را تغییر دهند، استرس الکتریکی را افزایش داده و طول عمر قطعه را کاهش دهند.پنجره های عملیاتی گسترده تر به طور کلی فرکانس دوچرخه سواری را کاهش می دهد و ثبات عملکرد را بهبود می بخشد.

در سیستم های عملی، کاهش فعالیت سوئیچینگ می تواند بهره وری انرژی را بهبود بخشد، تنش حرارتی را کاهش دهد و از عمر طولانی تر کمپرسور پشتیبانی کند.روش‌های کنترل مشابه به طور گسترده در سیستم‌های محیطی، تنظیم دمای صنعتی و لوازم الکترونیکی مصرفی که رفتار آستانه پایدار مهم است استفاده می‌شود.

این مثال نشان می دهد که چگونه پسماند نه تنها بر رفتار مدار بلکه بر عملکرد سیستم در دنیای واقعی و قابلیت اطمینان طولانی مدت تأثیر می گذارد.

اندازه گیری و خصوصیات هیسترزیس

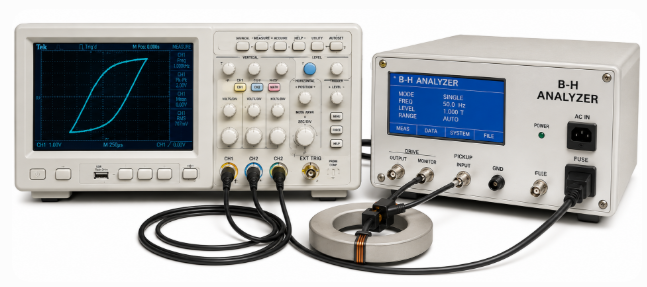

شکل 10. اسیلوسکوپ و آنالایزر B-H برای اندازه گیری هیسترزیس

اندازه گیری هیسترزیس به ارزیابی نحوه رفتار اجزا تحت شرایط عملیاتی در حال تغییر کمک می کند.اندازه‌گیری‌ها به‌جای تشخیص اینکه آیا هیسترزیس وجود دارد یا خیر، تعیین می‌کنند که چقدر بر رفتار تغییر، کارایی و عملکرد بلندمدت تأثیر می‌گذارد.

بسته به سیستم مورد تجزیه و تحلیل از ابزارهای مختلفی استفاده می شود:

• اسیلوسکوپ ها - آستانه های سوئیچینگ و رفتار سیگنال را در مدارهایی مانند مقایسه کننده ها و تریگرهای اشمیت تجسم می کنند.

• آنالایزرهای منحنی B-H - مواد مغناطیسی را با اندازه گیری تلفات اجباری، ماندگاری و پسماند ارزیابی می کنند.

• سیستم های مشخصه مغناطیسی - مطالعه رفتار مغناطیسی در فناوری های تحقیق و ذخیره سازی.

• سیستم های تست خودکار - تکرارپذیری و تست قطعات در مقیاس بزرگ را بهبود می بخشد.

اندازه گیری های رایج عبارتند از:

• اجبار - قدرت میدان مغناطیسی مورد نیاز برای حذف مغناطیسی باقیمانده

• احتباس - مغناطش باقی مانده پس از حذف میدان

• محدوده هیسترزیس - جدایی بین آستانه های سوئیچینگ

• آستانه تغییر - مقادیری که باعث تغییر حالت می شوند

نتایج اندازه گیری مستقیماً بر انتخاب مواد و طراحی سیستم تأثیر می گذارد.تلفات پسماند بیش از حد ممکن است تولید گرما را افزایش دهد، در حالی که آستانه های انتخاب شده ضعیف ممکن است ثبات عملیاتی را کاهش دهند.

بهینه سازی هیسترزیس در طراحی الکترونیکی

هیسترزیس در مقابل سیستم های غیر هیسترتیک

ویژگی	هیسترزیس	غیر هیسترتیک
سر و صدا مصونیت	بالا	کم
ثبات	بهتر است	کمتر پایدار
سوئیچینگ فرکانس	پایین تر	بالاتر
حساسیت	پایین تر	بالاتر
نادرست محرک	کاهش یافته است	رایج تر است
بلند مدت قابلیت اطمینان	بهتر است	کاهش یافته است

این مقایسه نشان می دهد که چرا هیسترزیس عمداً در بسیاری از سیستم های عملی وارد شده است.

عوامل متعددی بر رفتار هیسترزیس تأثیر می‌گذارند، از جمله نویز الکتریکی، دمای عملیاتی، بار در برابر یون ariat، سرعت سوئیچینگ، شرایط حرارتی و الزامات پاسخ.تعادل طراحی ایده آل به کاربرد خاص و محیط عملیاتی بستگی دارد.

چالش ها و جهت گیری های تحقیقاتی آینده

اگرچه پسماند رفتار سیستم را بهبود می‌بخشد، اما می‌تواند با کوچک‌تر شدن دستگاه‌ها و عملکرد با سرعت‌های بالاتر، چالش‌هایی در طراحی ایجاد کند.

چالش‌های فعلی مرتبط با هیسترزیس شامل تلفات انرژی در سیستم‌های مغناطیسی، تولید گرما، اثرات پیری مواد، پیچیدگی مدل‌سازی و افزایش تلفات در فرکانس‌های عملیاتی بالا است.این محدودیت ها می توانند کارایی کلی، قابلیت اطمینان و عملکرد بلند مدت سیستم را تحت تاثیر قرار دهند.

تحقیقات در حال انجام برای کشف مواد مغناطیسی کم تلفات، تکنیک‌های بهینه‌سازی به کمک هوش مصنوعی، فناوری‌های حافظه اسپینترونیک، روش‌های کنترل هیسترزیس تطبیقی ​​و سیستم‌های نیمه‌رسانای پیشرفته ادامه دارد.هدف این پیشرفت ها بهبود کارایی، کاهش تلفات و حمایت از رفتار هوشمندتر سیستم است.

سیستم‌های الکترونیکی آینده ممکن است به طور فزاینده‌ای از تکنیک‌های پسماند تطبیقی ​​استفاده کنند که به طور خودکار رفتار عملیاتی را با توجه به شرایط متغیر تنظیم می‌کند.همانطور که دستگاه ها در سرعت و پیچیدگی به پیشرفت خود ادامه می دهند، کنترل پسماند کارآمد یک ملاحظات مهم در طراحی سیستم های الکترونیکی باقی خواهد ماند.

نتیجه گیری

Hysteresis به سیستم های الکترونیکی کمک می کند تا با بهبود پایداری و کاهش رفتار سوئیچینگ ناخواسته، با اطمینان بیشتری کار کنند.این به طور گسترده در مواد مغناطیسی، دستگاه های نیمه هادی، سیستم های کنترل و الکترونیک قدرت استفاده می شود که در آن شرایط عملیاتی دائماً تغییر می کند.اگرچه می‌تواند باعث تلفات انرژی در برخی از کاربردها شود، طراحی هیسترزیس مناسب می‌تواند کارایی و عملکرد طولانی‌مدت را بهبود بخشد.درک پسماند امکان تصمیم گیری بهتر در طراحی مدار و بهینه سازی سیستم را فراهم می کند.
